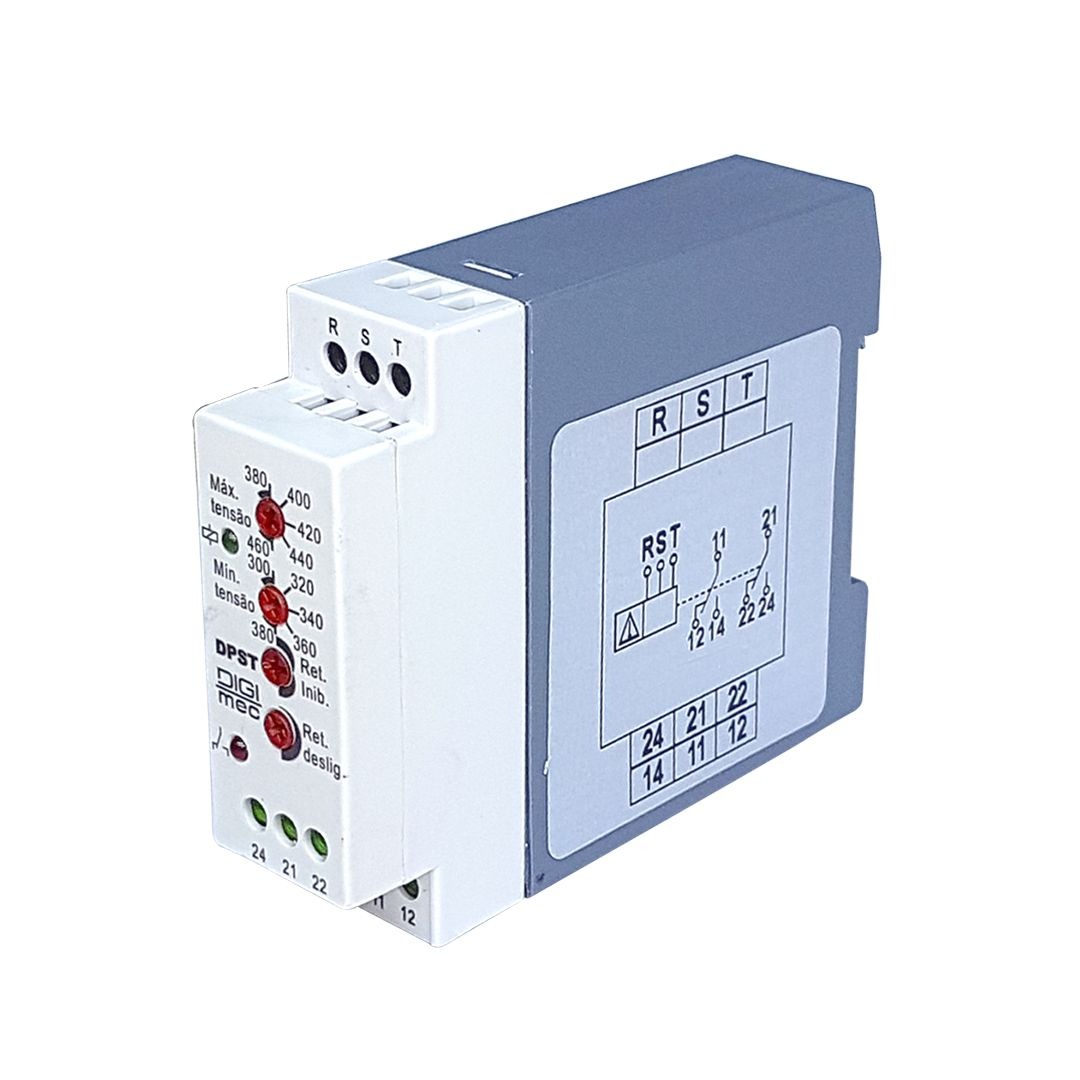

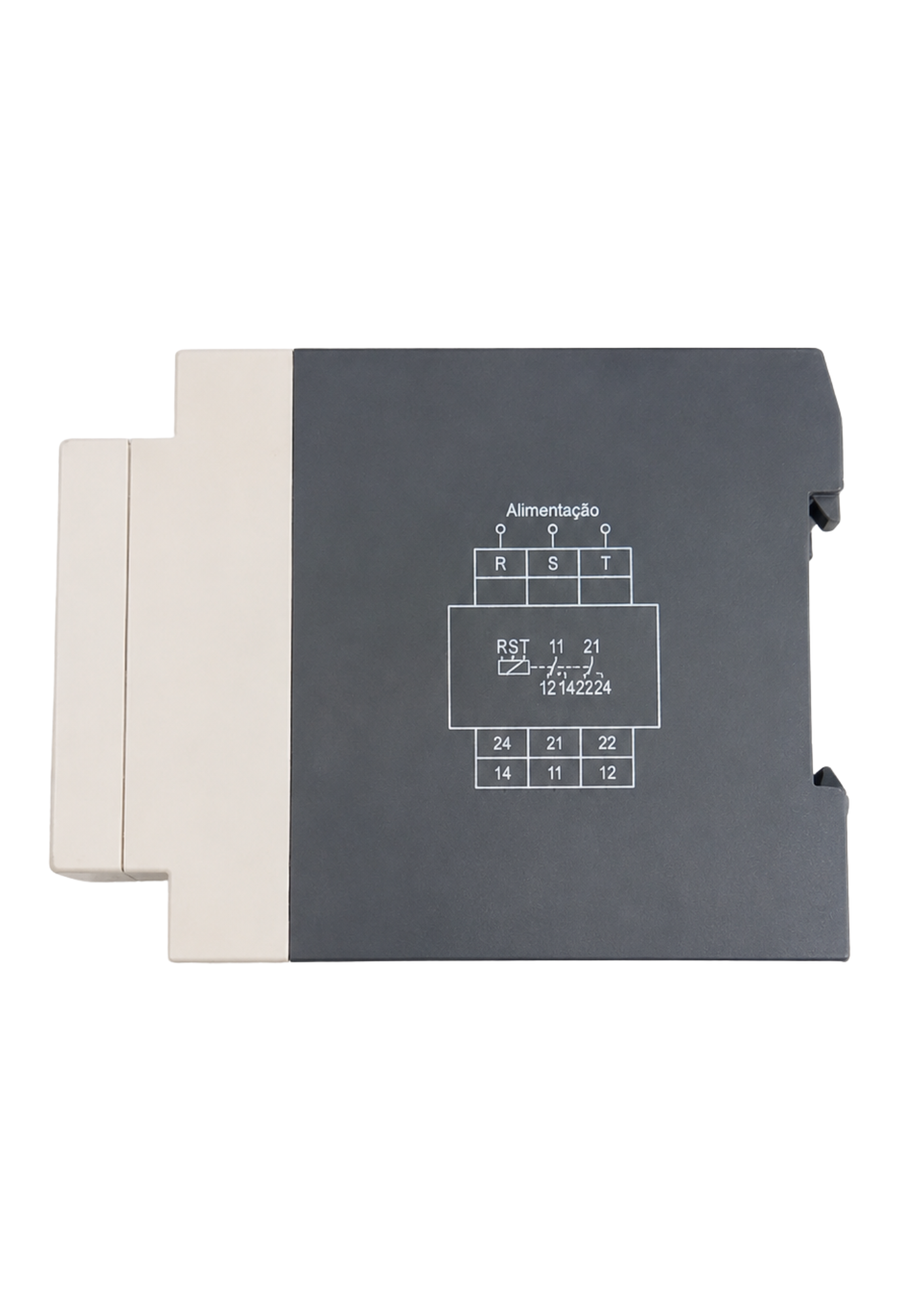

RELE FALTA FASE 380VCA DPST-11 025.241
Descrição do produto
Os relés de falta de fase DPST-11 foram desenvolvidos para proteção de equipamentos elétricos trifásicos que não podem operar quando houver anomalias como falta de fase, inversão da sequencia trifásica, desequilíbrio entre fases, subtensão ou sobretensão, essa linha de supervisores possui tempos ajustáveis de inibição, retardo no ligamento ou desligamento. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos, através de adaptador opcional para caixas D.Produto
Características do Produto
Alimentação/medição: 380 Vca (–20% a +20%)
Consumo: 3 VA (aproximadamente)
Subtensão: Ajustável de 260 a 380 Vca
Sobretensão: Ajustável de 380 a 460 Vca
Ajuste de inibição: 0 a 20 s
Ajuste de retardo no desligamento: 0 a 20 s
Ajuste de retardo no ligamento: 0 a 20 s
Repetibilidade: Tensão: 2% fundo de escala | Tempo: 5% fundo de escala
Histerese: Tensão: 2% fundo de escala | Tempo: 2% fundo de escala
Tempo de comutação: 20 ms
Tempo de comutação após falha: 100 ms
Tempo de retorno: 100 ms
Tempo de estabilização térmica: < 30 min
Tempo de energização: < 2 s
Relé de saída: 5 A, 250 Vca máx., contato reversível
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica: 10.000.000 operações | Elétrica: 1.000.000 operações
Temperatura ambiente: Trabalho: 0 a 50°C | Armazenamento: –10 a 60°C
Umidade relativa: 20 a 90% sem condensação
Material da caixa: Termoplástico
Terminais de saída: Parafusos com alojamento fixo
Grau de proteção da caixa: IP51
Grau de proteção nos terminais: IP20
Capacidade dos terminais: 2,5 mm² (fio, cabo ou terminal)
Torque de aperto: 0,4 Nm
Fixação: Trilho DIN 35 mm ou parafuso com acessório opcional
Dimensões: 22,5 × 75 × 98 mm
