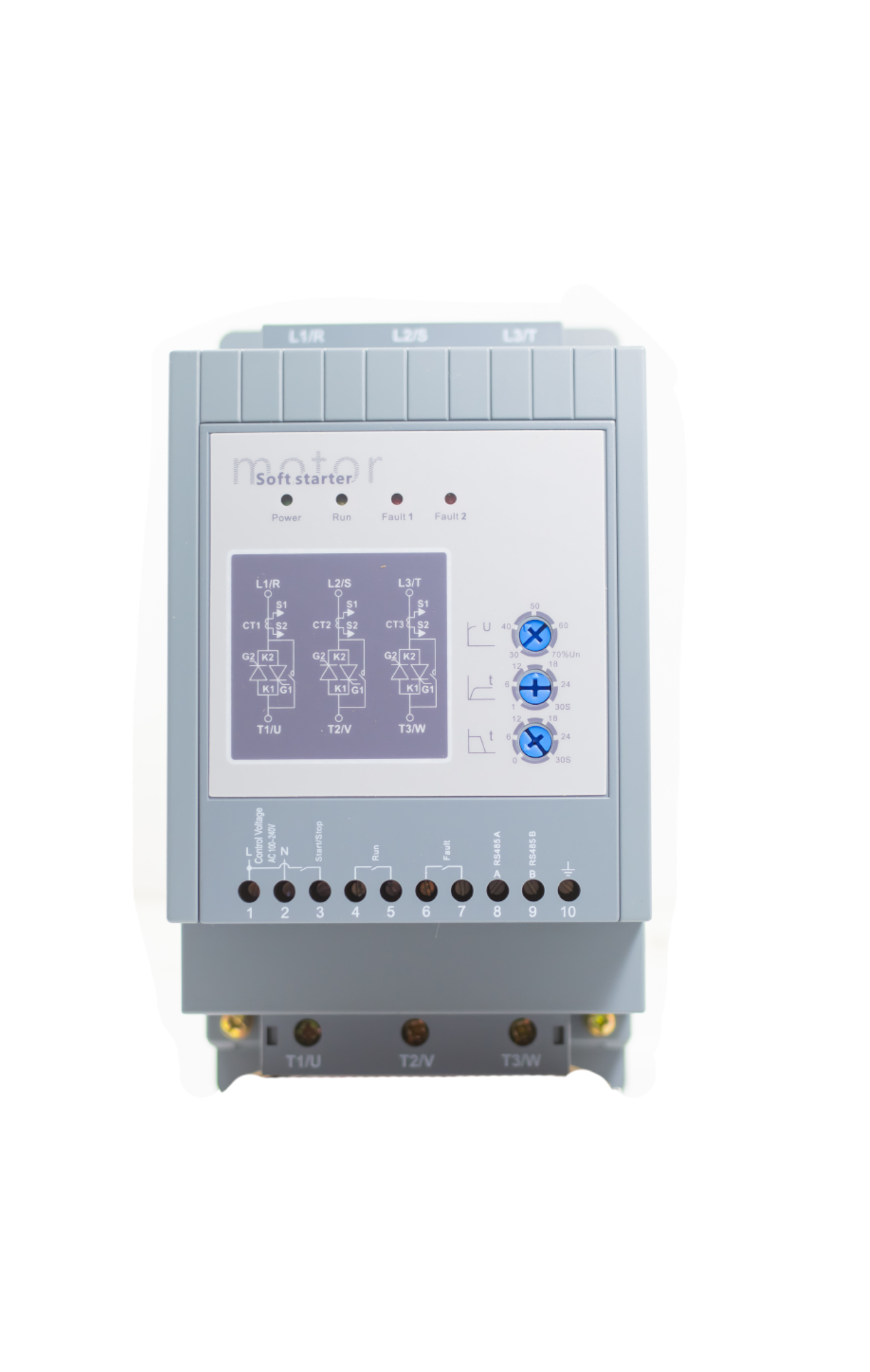

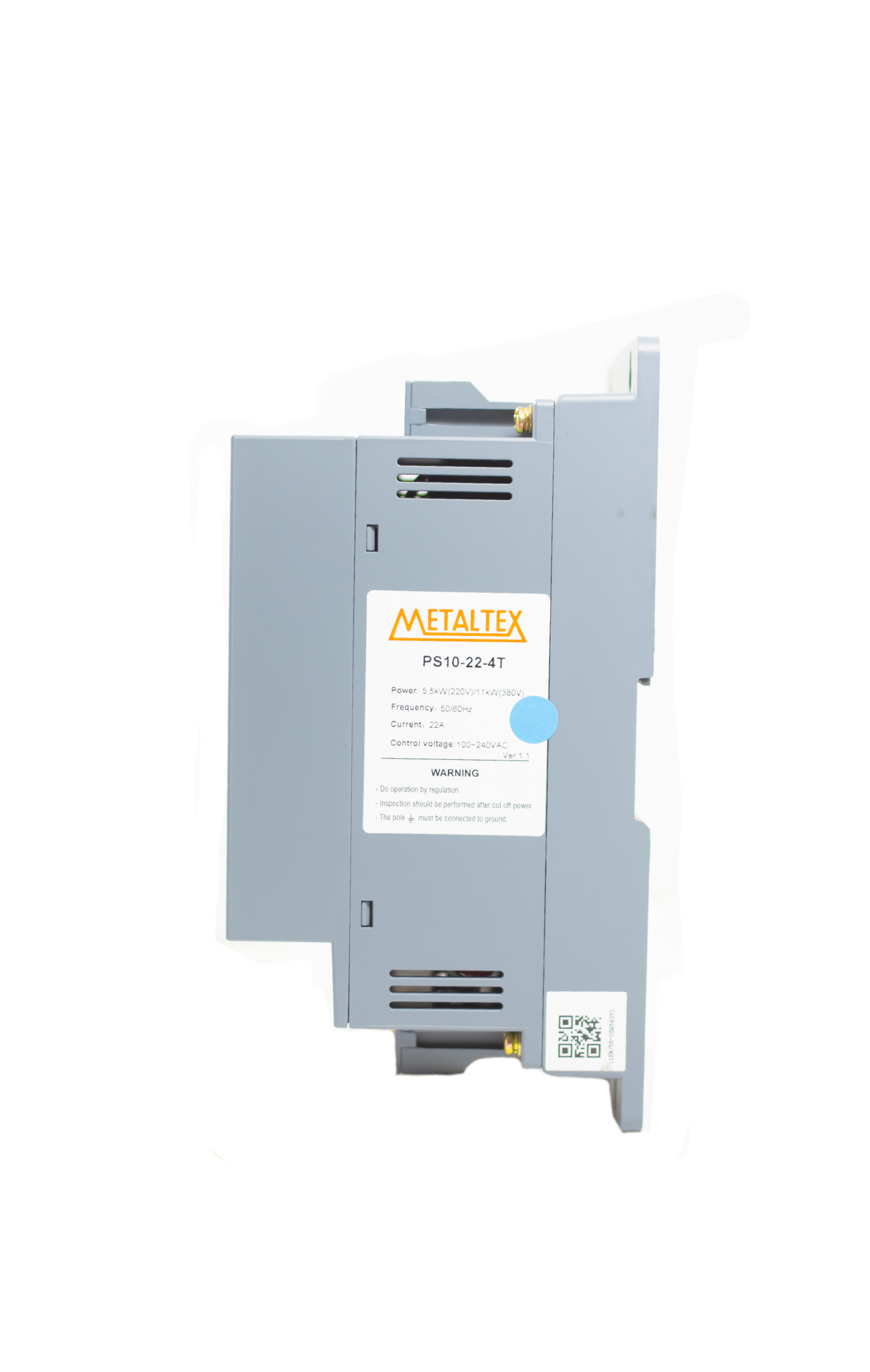

SOFT STARTER 22A-7,5CV-220V 15CV 380V PS10-22-4T 200.005
A PS10-22-4T é uma soft starter da linha PS10 da Metaltex, projetada para proporcionar partidas e paradas suaves em motores elétricos trifásicos. Com capacidade para motores de até 7,5 CV em 220V e 15 CV em 380V, ela reduz picos de corrente e esforços mecânicos durante a partida, aumentando a vida útil dos equipamentos e melhorando a eficiência operacional. Este modelo é totalmente digital e adequado para motores assíncronos de gaiola de esquilo, contando com função bypass integrada.
Produto
Características Técnicas:
Modelo: PS10-22-4T
Corrente nominal: 22 A
Potência máxima:
7,5 CV em 220 V trifásico
15 CV em 380 V trifásico
Tensão de alimentação: 220 ~ 380 VCA (±10%), trifásico
Tensão de comando: 100 a 240 VCA, 50/60 Hz
Consumo da entrada digital: 20 mA
Número de fases controladas: 3
Tensão inicial: Ajustável de 30% a 70% da tensão nominal
Tempo de aceleração: Ajustável de 1 a 30 segundos
Tempo de desaceleração: Ajustável de 1 a 30 segundos
Proteções incorporadas:
Sobrecorrente e subcorrente
Sobrecarga (classes 10A, 10, 20 e 30)
Desequilíbrio de corrente entre fases
Tempo máximo de partida
Falta de fase
Sequência de fase incorreta
Superaquecimento dos SCRs
Máximo de partidas por hora: 4 com carga (1 a cada 15 min); 5 a 10 sem carga
Ciclo de partida: 3 vezes a corrente nominal por 7 s com ciclo de trabalho de 50%
Saída de relé: 1 NA (1 A @ 250 VCA) – RUN ou FAULT
Fixação: Trilho DIN 35 mm ou parafuso M4
Temperatura de operação: 0 a 50°C
Umidade relativa: 0 a 90% (sem condensação)
Grau de proteção: IP21
Dimensões (AxLxP): 108 x 200 x 105 mm
Peso: Aproximadamente 1,4 kg
