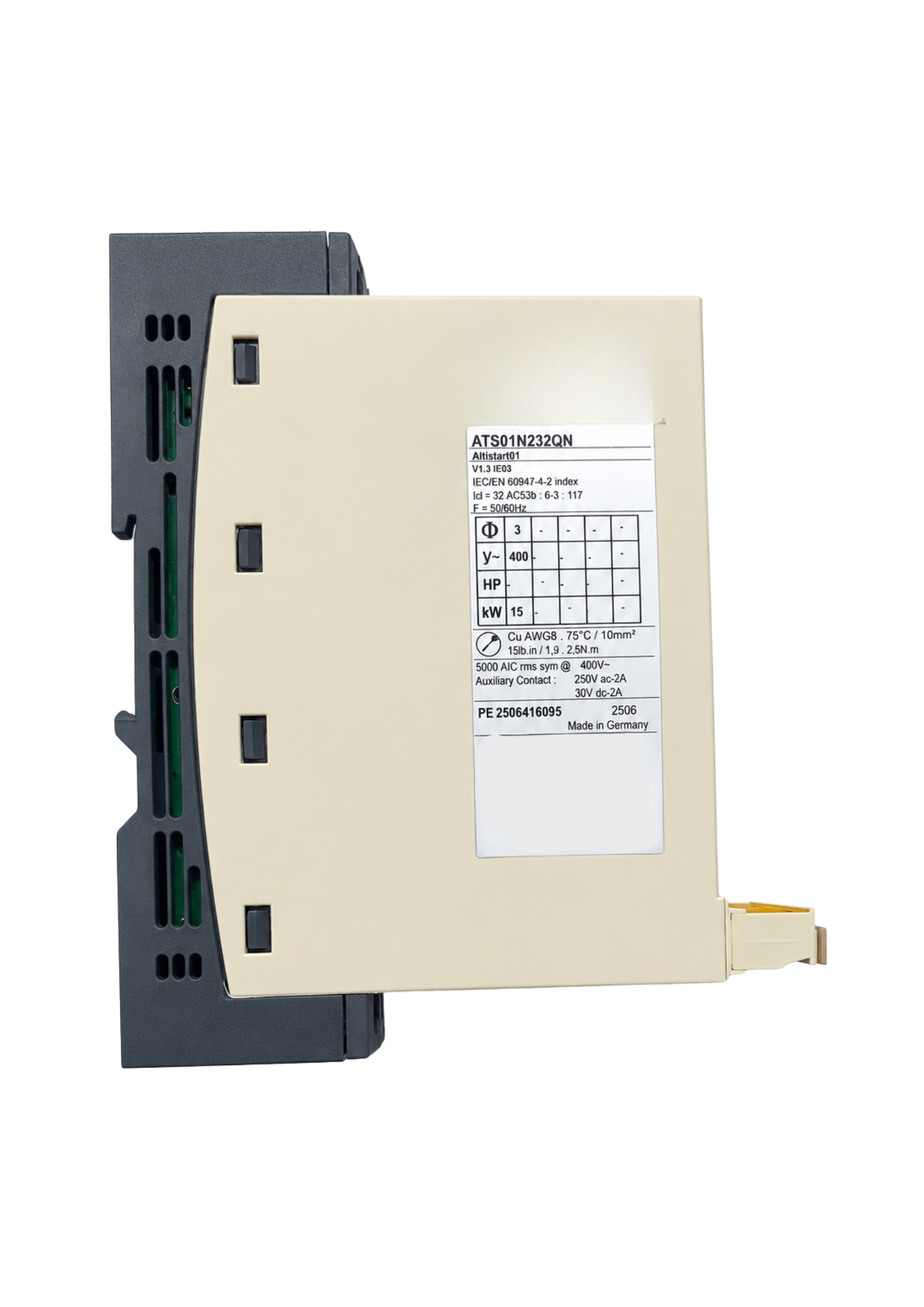

PARTIDA SUAVE ATS01 32A 380-415V TRIF ATS01N232QN 200.242
Descrição
Partida suave (soft-starter) eletrônica microprocessada, modelo ATS01N232QN, desenvolvida para controlar a partida e a parada suave de motores elétricos trifásicos. Possui corrente nominal de 32 A, tensão de alimentação de 380 a 415 Vca e frequência de operação de 50/60 Hz, sendo indicada para motores de até 15 kW (aproximadamente 20 CV). Permite controlar gradualmente a tensão aplicada ao motor, reduzindo os picos de corrente de partida, os impactos mecânicos e o desgaste dos componentes. Apresenta construção compacta, rampas ajustáveis de aceleração e desaceleração e sistema de bypass integrado, sendo utilizada em máquinas industriais, transportadores, bombas, ventiladores e sistemas de automação.Produto
Características
-
Referência: ATS01N232QN.
-
Linha: ATS01, destinada ao acionamento suave de motores elétricos.
-
Tipo: Partida suave eletrônica para acionamento de motores assíncronos trifásicos.
-
Corrente nominal: 32 A, capacidade de corrente para acionamento de motores em condições nominais.
-
Tensão de alimentação: 380 a 415 Vca, adequada para redes elétricas trifásicas.
-
Frequência nominal: 50/60 Hz, compatível com redes elétricas industriais.
-
Potência do motor: Até 15 kW (aproximadamente 20 CV), em alimentação trifásica de 380 a 415 Vca.
-
Controle de partida: Sistema de rampa de tensão ajustável, proporcionando aceleração gradual e redução dos esforços mecânicos.
-
Tempo de aceleração: Ajustável de 1 a 10 segundos, permitindo adequar a partida às necessidades da aplicação.
-
Tempo de desaceleração: Ajustável de 1 a 10 segundos, proporcionando parada gradual do motor.
-
Torque de partida: Ajustável entre 30% e 80% do torque de partida direta do motor.
-
Bypass integrado: Sistema que reduz as perdas elétricas e o aquecimento após a conclusão da partida.
-
Entradas de comando: Entradas digitais para controle de partida, parada e reforço de torque inicial.
-
Sinalização: Indicadores de funcionamento para acompanhamento do estado operacional do equipamento.
-
Grau de proteção: IP20, adequado para instalação em painéis elétricos industriais.
-
Dimensões: 154 × 45 × 131 mm (altura × largura × profundidade).
-
Temperatura de operação: -10 °C a +50 °C, conforme condições especificadas para o equipamento.
-
Instalação: Fixação em trilho DIN ou por parafusos, facilitando a montagem em painéis elétricos.
-
Aplicação: Utilizada no acionamento de motores elétricos em bombas, ventiladores, transportadores, compressores e máquinas industriais.
-
Funcionamento: Controla progressivamente a tensão aplicada ao motor durante a partida e a parada, reduzindo esforços mecânicos e contribuindo para maior vida útil dos equipamentos.
