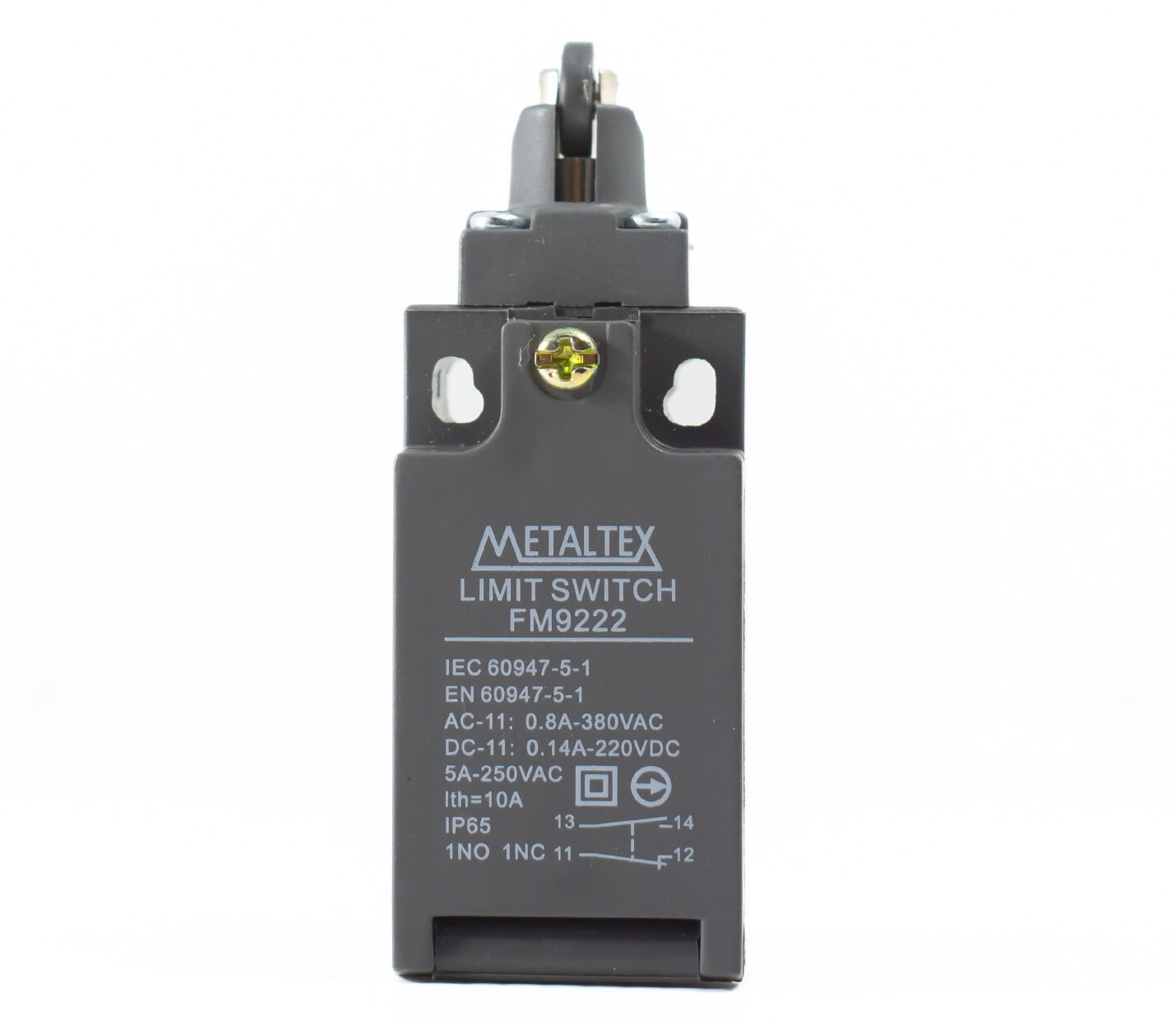

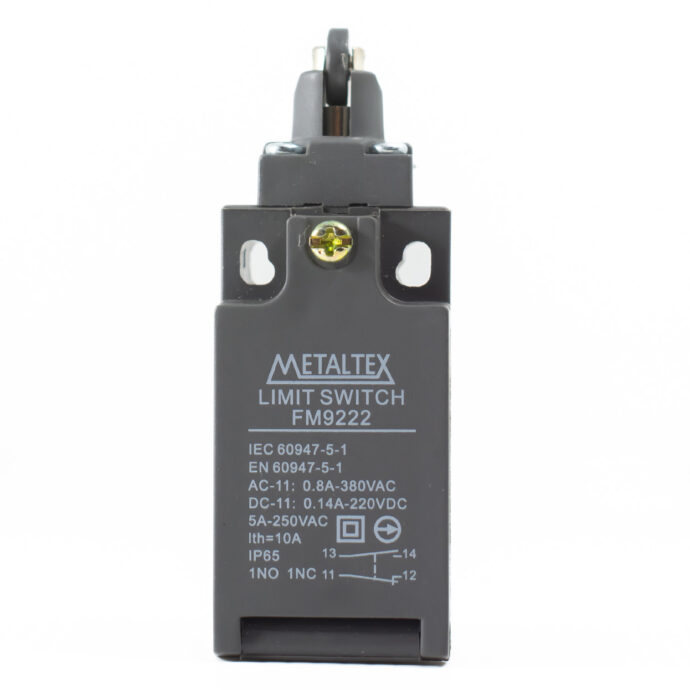

FM9222 | Chave Fim de Curso – Atuador Rolete 90º | Metaltex 018.435
Descrição
Chave fim de curso equipada com atuador de rolete fixado a 90°, projetada para detecção precisa de posição em movimentos lineares ou rotativos. O atuador lateral em ângulo reto permite acionamento em máquinas onde o contato ocorre de forma perpendicular ao corpo da chave. Estrutura robusta e vedada, adequada para ambientes industriais com poeira, óleo e vibração.
Produto
Características
-
Corpo metálico de alta resistência mecânica
-
Atuador: rolete lateral a 90°
-
Conjunto de contatos: 1 NA + 1 NF (comutação de ação rápida)
-
Corrente nominal:
-
10 A @ 125 V AC (cargas resistivas)
-
5 A @ 250 V AC
-
-
Tensão máxima de uso: 380 V AC ou 220 V DC
-
Resistência inicial de contato: ≤ 15 mΩ
-
Resistência de isolamento: ≥ 100 MΩ (500 V DC)
-
Rigidez dielétrica:
-
1000 V AC entre contatos independentes
-
2200 V AC entre terminais e carcaça metálica
-
-
Grau de proteção: IP67 (vedado contra poeira e imersão temporária)
-
Temperatura de operação: –50 °C a +80 °C
-
Vida mecânica: mínimo 10 milhões de ciclos
-
Vida elétrica: mínimo 500 mil ciclos
-
Resistência a vibração: 10–55 Hz, amplitude dupla de 1,5 mm
-
Resistência a impacto: ≈ 300 m/s² (≈ 30 g)
-
Entrada para prensa-cabo: M20
-
Dimensões típicas: ~40 × 70 × 42 mm (variação conforme o atuador)
