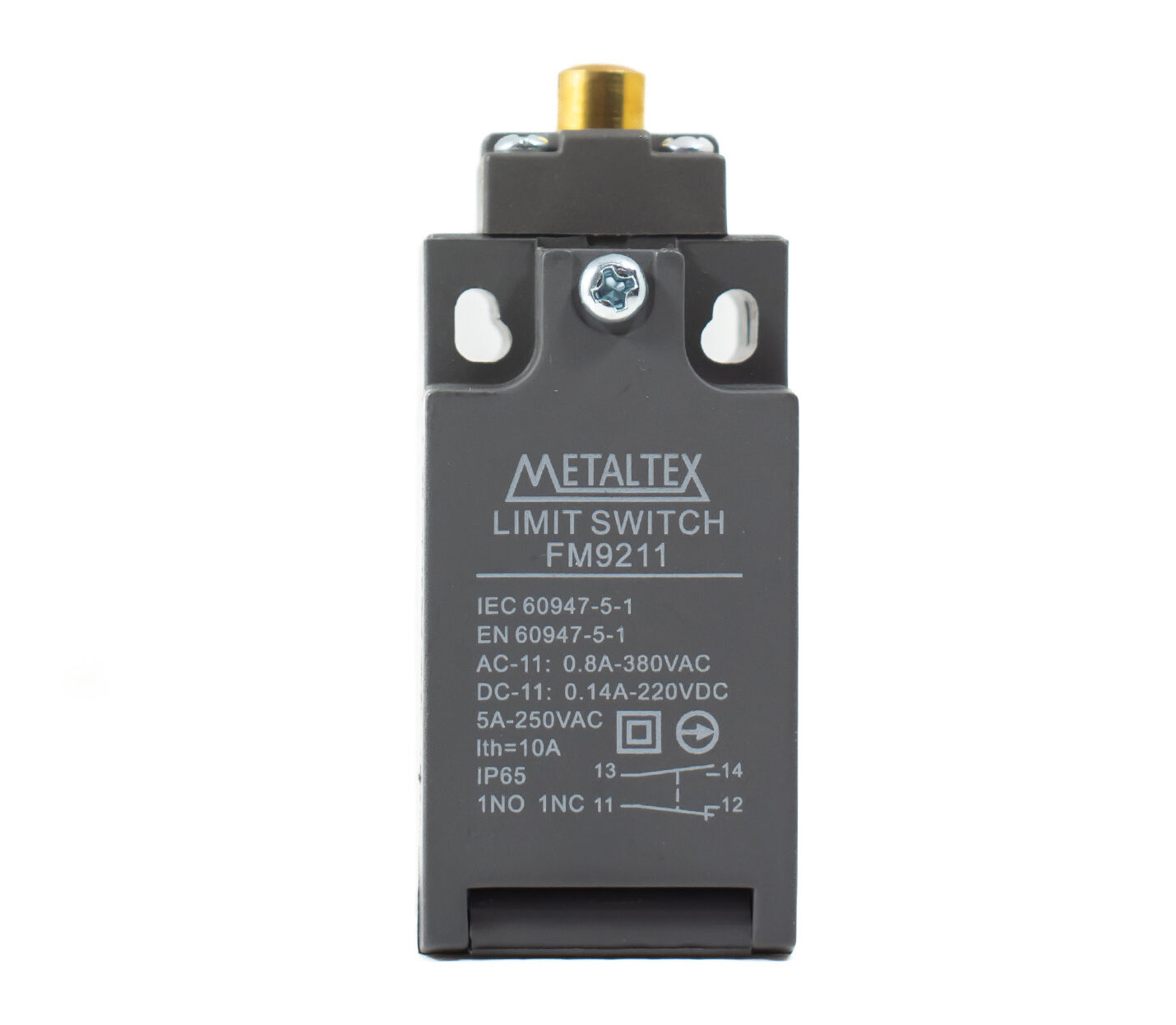

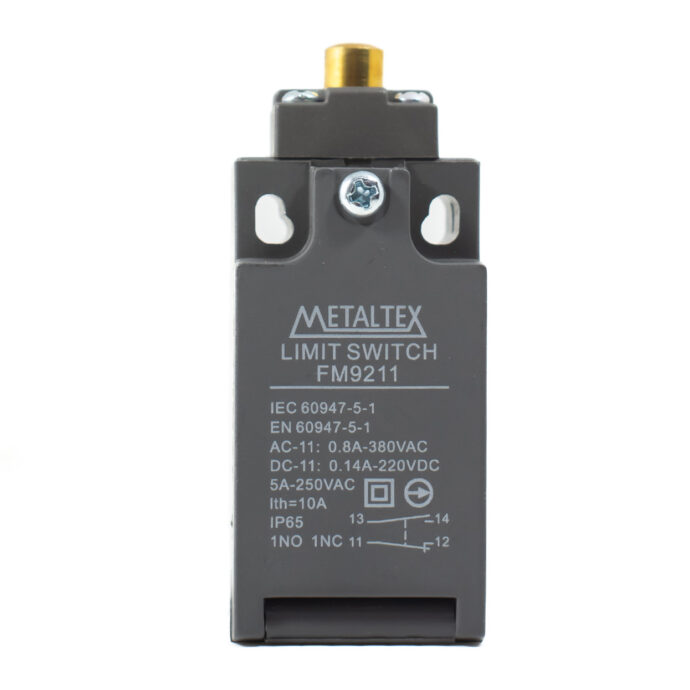

Chave Fim de Curso – Atuador Pino | Metaltex FM9211 018.410
Descrição
Chave de fim de curso com atuador tipo pino, utilizada para detecção de posição em sistemas onde o acionamento ocorre por contato direto e linear. O pino atua como elemento de disparo ao ser pressionado por uma peça móvel da máquina, oferecendo resposta precisa e repetitiva.
Produto
CHAVE FIM DE CURSO – ATUADOR PINO (METALTEX)
Código: FM9211
Marca: METALTEX
ESPECIFICAÇÕES TÉCNICAS
– Alta precisão e longa vida mecânica (10 milhões de operações)
– Fácil instalação
– Tensão de comutação máx = 380VCA – 220VCC
– Frequência de operação = 15 mΩ (inicial)
– Resistência de contato = ≤25 mΩ (inicial)
– Resistência de isolação = 100 MΩ mín. (a 500VCC)
– Rigidez dielétrica = 1.000 VCA entre terminais não contínuos / 1.500 VCA entre cada terminal e terra
– Vibração = 10 ~ 55Hz; 1,5mm dupla amplitude
– Impacto = 300m/s² (aprox. 30G)
– Temperatura de operação = -10 ~ 70ºC
– Umidade ambiente = 95% UR máx.
– Peso = 130 ~ 190g
– Vida mecânica = 10 x 10 operações mín.
– Vida elétrica = 500 x 10³ operações mín.
– Capacidade dos contatos = 5A-250VCA carga resistiva / Ac11: 0,8A – 380VCA DC11: 0,14A – 220VCC
– Arranjo do contato = 1NA + 1NF (NF com ruptura positiva)
– Grau de proteção = IP65
– Material do corpo = Plástico reforçado com fibra de vidro
– Prensa cabo = * M20 (Indicamos prensa cabo CH-M20-11-P) “Vendido Separadamente”
– Dimensões: 30 x 30 x 72mm
