CONTROLADOR DE TEMPERATURA DIGITAL TX4S-14R
AUTONICS
Código: 025.267
Dados do Produto

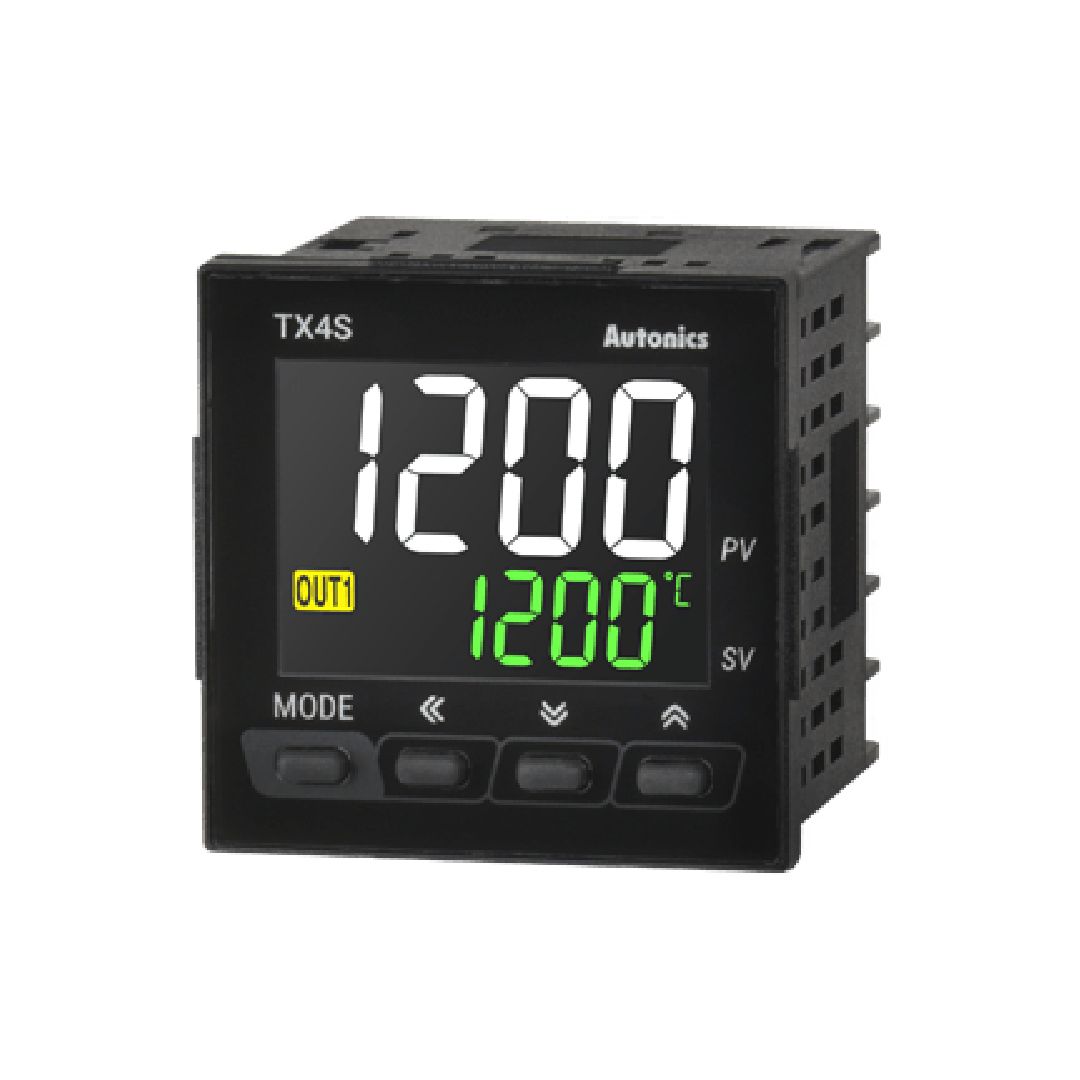

Controlador de Temperatura TX4S-14R - Autonics
Mostrar método: LCD de 11 segmentos com 4 dígitos
Método de controle: Controle LIGA/DESLIGA, P, PI, PD, Controle PID
Tipo de entrada: Termopar: K(CA), J(IC), T(CC), R(PR), S(PR), L(IC)
RTD: DPt100Ω, Cu50Ω
Ciclo de amostragem: 50ms
Saída de controle: Relé (250VAC~ 3A, 30VDC 3A)
Opção de saída: 1 Alarme
Alimentação: 100-240VAC 50/60Hz
Estrutura de proteção: IP50 (painel frontal)
Precisão de exibição_RTD: • À temperatura ambiente (23 ℃ ± 5 ℃) :( PV ± 0.3% or ± 1 ℃, selecione o maior) ± 1 dígito | • Fora da faixa de temperatura ambiente: (PV ± 0,5% ou ± 2 ℃, selecione o maior) ± 1 dígito
Precisão de exibição_TC: • À temperatura ambiente (23 ℃ ± 5 ℃) :( PV ± 0.3% or ± 1 ℃, selecione o maior) ± 1 dígito | • Fora da faixa de temperatura ambiente: (PV ± 0,5% ou ± 2 ℃, selecione o maior) ± 1 dígito
Histerese: 1 a 100℃/℉(0.1 a 50.0℃/℉) variável
Banda proporcional: 0.1 a 999.9℃/℉
Tempo integral: 0 a 9999 sec
Tempo derivativo: 0 a 9999 sec
Período de controle: 0.5 a 120.0 seg
Redefinição manual: 0.0~100.0%
Meio ambiente_Temperatura ambiente: -10 a 50℃, armazenamento: -20 a 60℃
Meio ambiente_ Umidade ambiente: 35 a 85%RH, armazenamento : 35 a 85%RH
Tipo de isolamento Isolamento duplo (marca:⧈, rigidez dielétrica entre o circuito primário e o circuito secundário: 3kV)
• Ao usar a unidade à baixa temperatura (abaixo de 0 ℃), o ciclo de exibição é lento. A saída de controle opera normalmente.
• ◎ À temperatura ambiente (23 ℃ ± 5 ℃) TC R (PR), S (PR), abaixo de 200 ℃: (PV ± 0,5% ou ± 3 ℃, selecione o mais alto) ± 1 dígito, acima de 200 ℃: (PV ± 0,5% ou ± 2 ℃, selecione o mais alto) ± 1 dígito
TC L (IC), RTD Cu50Ω: (PV ± 0,5 % ou ± 2 ℃, selecione o mais alto) ± 1 dígito
• Fora da faixa de temperatura ambiente
TC R (PR), S (PR): (PV ± 1,0% ou ± 5 ℃, selecione o mais alto) ± 1 dígito TC L (IC), RTD Cu50Ω: (PV ± 0,5% ou ± 3 ℃, selecione o mais alto) ± 1 dígito
• A resistência do ambiente é classificada sem congelamento ou condensação.
Série TX
Controladores de Temperatura PID com Display LCD
Os controladores de temperatura da série TX apresentam display LCD fáceis de ler com caracteres do PV grandes e brancos. Os visores de 11 segmentos usados para PV e SV são úteis para exibir vários caracteres alfanuméricos e fornecer legibilidade aprimorada. Os controladores de temperatura também apresentam um ciclo de amostragem de alta velocidade de 50 ms e uma precisão de exibição de ± 0,3%. O design possui economia de espaço com 45 mm de profundidade e permite fácil instalação em espaços limitados (modelos DIN 48 x 48 mm). A série TX pode ser configurada e monitorada em PCs via comunicação USB ou RS485 e está disponível em diversos tamanhos para instalação flexível em vários ambientes.
