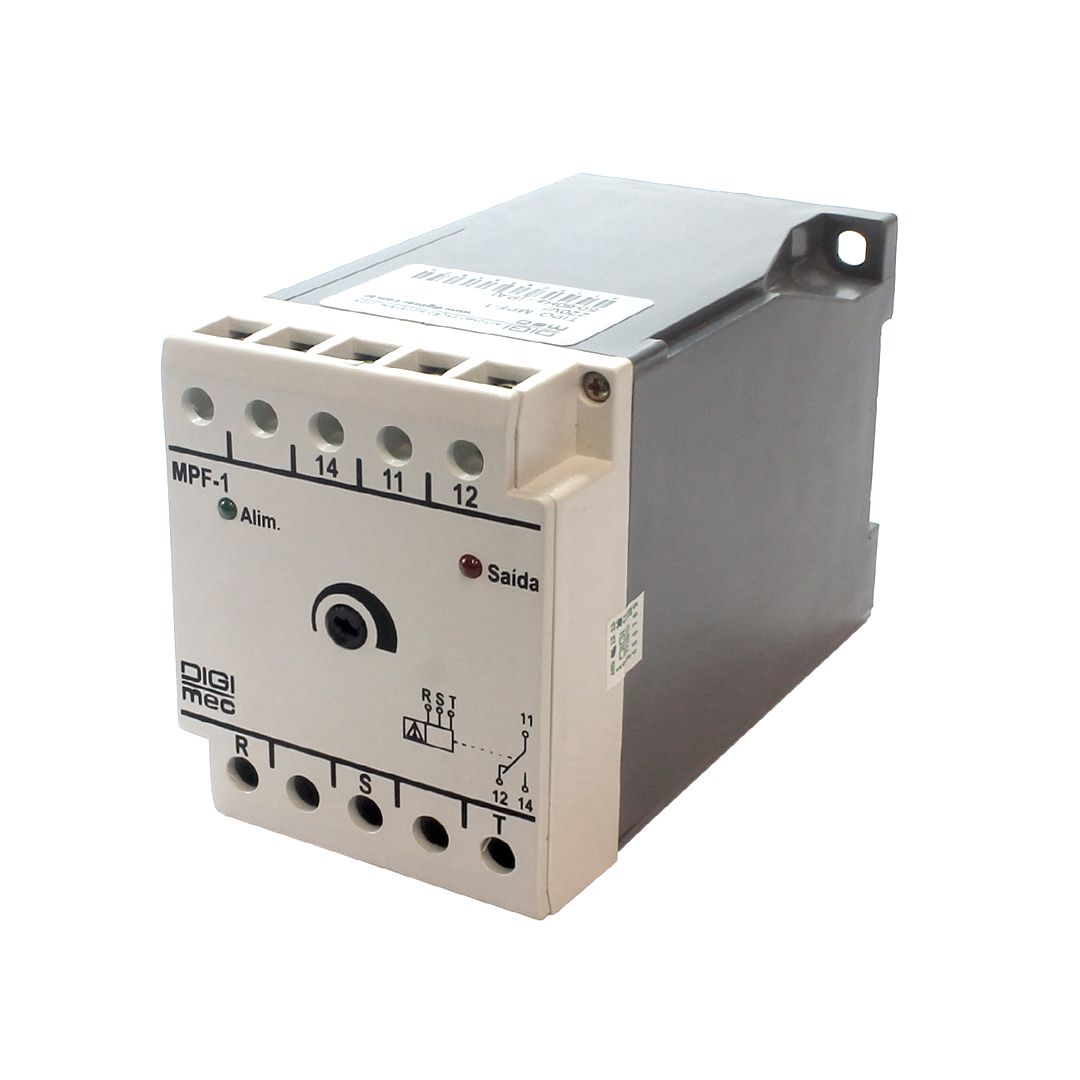

Relé Falta de Fase 220V Digimec MPF-1
Alimentação (-15% +10%): 220 Vca
Frequência da rede: 50 - 60 Hz
Consumo: 3 VA (aproximadamente)
Falta de fase: Assimetria angular e modular
Ajuste da assimetria modular: 10 a 35%
Assimetria angular: Fixa em 5%
Repetibilidade: 2%
Tempo de retorno: 100 ms
Tempo de estabilização térmica: < 30 min.
Histerese: < 3V
Retardo no ligamento: Aproximadamente 3 segundos, fixo.
Retardo no desligamento: Aproximadamente 3 segundos, fixo.
Relé de saída: 5 A, 250Vca máx. carga resistiva – reversível
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações | Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade relativa de trabalho: 20 a 90% sem condensação
Material da caixa: Termoplástico
Terminais de saída: Parafusos com alojamento fixo
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Capacidade dos terminais: Fio: 2,5 mm² | Cabo: 2,5 mm² | Condutor com terminal: 2,5 mm² | Torque de aperto: 0,5 a 0,6 Nm
Fixação: Trilho DIN 35 mm ou parafuso (com acessório para caixa D e J)
Dimensões: 56,5 x 106 x 71 mm
Os relés de falta de fase MPF-1 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos, que não podem operar quando faltar uma fase na alimentação. Trabalham sob o princípio de funcionamento da assimetria angular e modular entre fases. Assimetria modular é um desequilíbrio acentuado dos valores de tensão entre as fases. Cada fase apresenta um valor de tensão muito diferente da outra.
Ocorre quando há desbalanceamento das cargas entre as fases. Assimetria angular é uma defasagem diferente de 120°C entre si, em um sistema trifásico. Ocorre com a queda de uma das fases originando um retorno de tensão (fase fantasma). Com tamanho compacto atendem aos clientes que possuem problemas de espaço em seus painéis. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos.
