RELÉ DE SEGURANÇA SRB 301MC-24V

SCHMERSAL

Código: 023.057


Dados do Produto

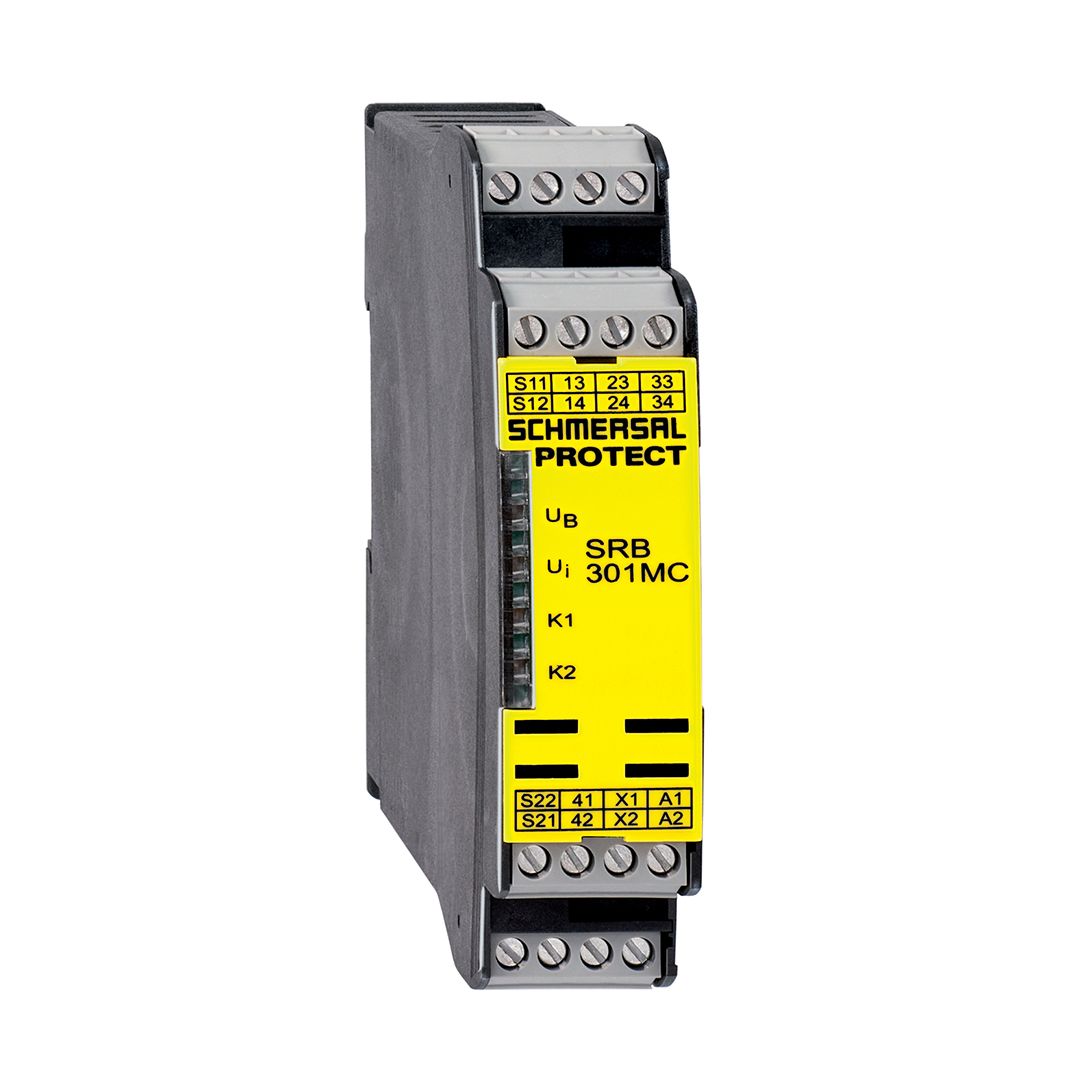

Relé de segurança SRB 301MC-24V Schmersal

Propriedades gerais:
Instruções: EN 60204-1, IEC 60947-5-1; ISO 13849-1, IEC 61508
Esforços de origem climática: EN 60068-2-78
Fixação: Fixação rápida para perfil normalizado segundo EN 60715
Designação da ligação: IEC 60947-1
Material do invólucro: plástico, termoplástico reforçado com fibra de vidro, ventilado
Material dos contactos: AgSnO, autolimpante, de condução positiva
Peso: 230 g
Condições de arranque: Botão Automático ou botão de arranque
Circuito de retorno (S/N): Sim
Armação retardada com arranque automático: tip. 100 ms, máx. 160 ms
Armação retardada com botão Reset: normalmente 15 ms, máx. 20 ms
Desarme retardado em caso de PARAGEM DE EMERGÊNCIA: tip. 20 ms, max. 25 ms
Atraso drop-out em caso de falha de potência: tip. 80 ms
Ponte ou shunt no caso de queda de tensão: tip. 80 ms

Dados mecânicos:
Versão da ligação: ver 2.1 Código do modelo
Secção dos cabos: mín. 0,25 mm² / máx. 2,5 mm²
Condutor de ligação: rígido ou flexível
Binário de aperto para os terminais: 0,6 Nm
Terminais amovíveis (S/N): ver 2.1 Código de modelo
Resistência mecânica: 10 milhões de ciclos de comutação
Vida útil eléctrica: Curva de desaceleração sob consulta
Resistência a impactos: 10g / 11ms
Resistência à vibração conforme EN 60068-2-6: 10 … 55 Hz, amplitude 0,35 mm
Condições do ambiente:
Temperatura ambiente: −25 °C … +60 °C
Temperatura para armazenagem e transporte: −40 °C … +85 °C
Tipo de protecção: Invólucro: IP40
Terminais: IP20
Compartimento de montagem: IP54
Distância dieléctrica e de fuga IEC/EN 60664-1: 4 kV/2 (isolamento de base)
Resistência a interferências: conforme directiva CEM

Dados eléctricos:
Resistência de contacto em estado novo: máx. 100 mΩ
Consumo de potência: máx. 2,0 W / 4,9 VA
Tensão de operação projectada Ue: 24 VDC −15% / +20%, ondulação residual máx. 10% 24 VAC −15% / +10%
Gama de frequência: 50 Hz / 60 Hz
Protecção da tensão de operação: fusível electrónico interno,
corrente de disparo > 500 mA, Reset aprox. 1 seg.

Supervisão ou controle das entradas:
Detecção de curto-circuito (S/N): Sim
Detecção de ruptura do cabo (S/N): Sim
Detecção de fuga à terra (S/N): Sim
Número de contactos NA: 0
Número de contactos NF: 2
Comprimento dos cabos: 1.500 m com 1,5 mm² 2.500 m com 2,5 mm²
Resistência do condutor: máx. 40 Ω

Saídas:
Número de contactos de segurança: 3
Número de contactos auxiliares: 1
Número de saídas de sinalização: 0
Capacidade de comutação dos contactos de segurança: 13-14; 23-24; 33-34: máx. 250 V, 8 A resistiva (indutiva com comutação de protecção adequada); mín. 10 V / 10 mA; corrente total com temperatura ambiente até 45°C: 24 A / 55°C: 18 A / 60°C: 12 A
Capacidade de comutação dos contactos auxiliares: 41 - 42: 24 VDC / 2 A
Protecção dos contactos de segurança: externamente (Ik = 1000 A) conforme IEC 60947-5-1 fusível 10 A rápido, 8 A retardado
Protecção dos contactos auxiliares: externo (Ik = 1000 A) conforme IEC 60947-5-1 fusível 2,5 A rápido, 2 A retardado
Categoria de aplicação conforme IEC 60947-5-1: AC-15 / DC-13: IEC 60947-5-1
Dimensões A × L × P: SRB 301MC: 100 x 22,5 x 121 mm SRB 301MC-ST: 120 x 22,5 x 121 mm
Vida útil: 20 anos

Para mais dados, baixe o manual.
