RELÉ DE SEGURANÇA SRB 201ZH X3-24V

SCHMERSAL

Código: 023.092


Dados do Produto

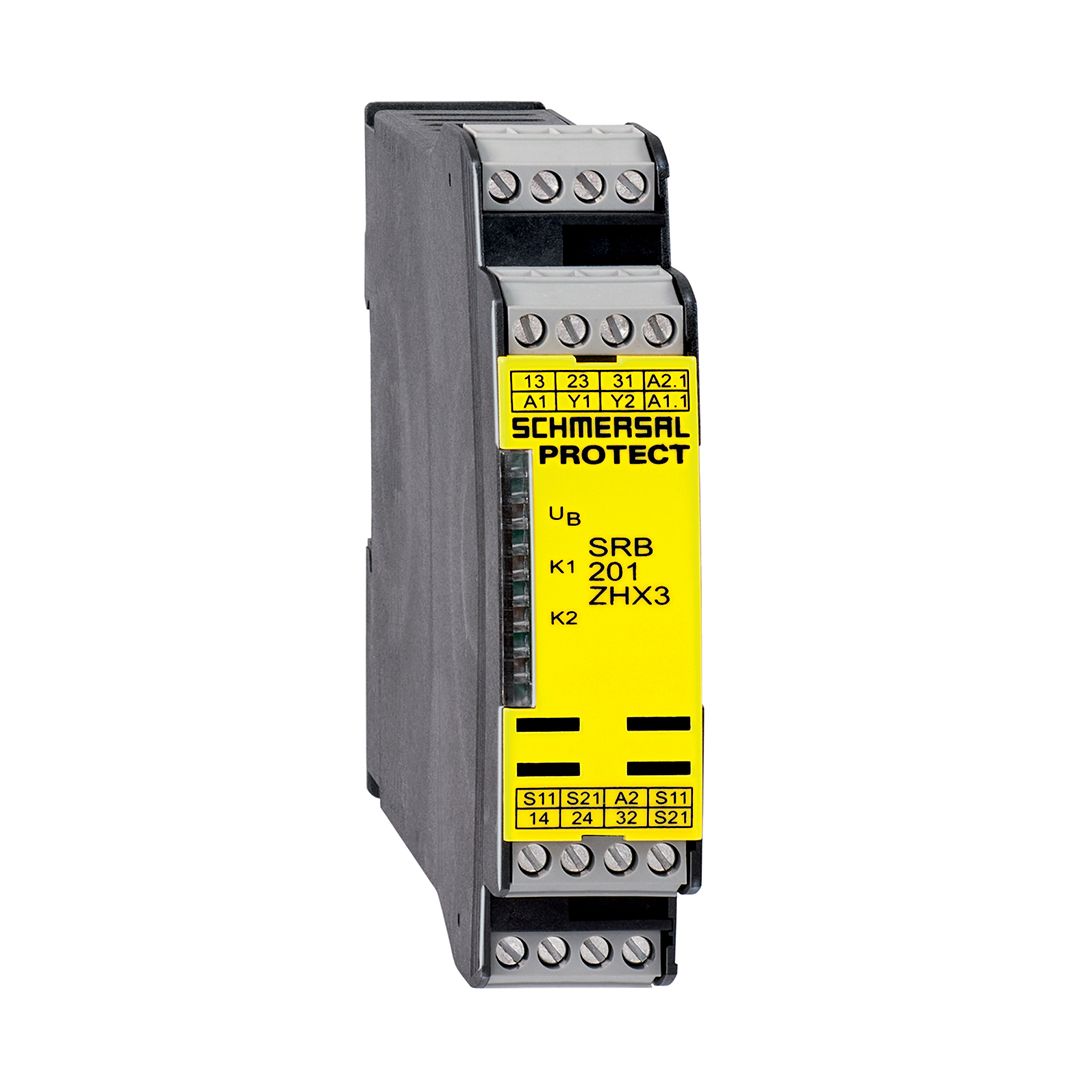

Relé de segurança SRB 201ZH X3 Schmersal

Propriedades globais:
Instruções: IEC/EN 60204-1, EN 60947-5-1; EN ISO 13849-1, IEC 61508
Esforços de origem climática: EN 60068-2-78
Fixação: Fixação rápida para perfil normalizado segundo DIN EN 60715
Designação da ligação: EN 60947-1
Material do invólucro: plástico, termoplástico reforçado com fibra de vidro, ventilado
Material dos contactos: AgSnO, autolimpante, de condução positiva
Peso: 200 g
Condições de arranque: Automatico
Circuito de retorno (S/N): Sim
Armação retardada com arranque automático: tip. 50 ms
Tempo de reação: tip. 30 ms
Monitorização de simultaniedade: máx. 0,5 s
Ponte ou shunt no caso de queda de tensão: tip. 30 ms

Dados mecânicos:
Tipo de conexão: Terminais roscados
Secção do cabo: mín. 0,25 mm² / máx. 2,5 mm²
Condutor de ligação: rígido ou flexível
Binário de aperto para os terminais: 0,6 Nm
Terminais amovíveis (S/N): Não
Resistência mecânica: 10 milhões de ciclos de comutação
Vida útil elétrica: Curva de desaceleração sob consulta
Resistência a impactos: 30 g / 11ms
Resistência a vibrações conforme EN 60068-2-6: 10 ... 55 Hz, amplitude 0,35 mm

Condições do ambiente:
Temperatura ambiente: −25 °C … +60 °C
Temperatura para armazenagem e transporte: −40 °C … +85 °C
Tipo de proteção: Invólucro: IP40
Terminais: IP20
Compartimento de montagem: IP54
Distância dielétrica e de fuga IEC/EN 60664-1: 4 kV/2 (isolamento de base)
Resistência a interferências: conforme diretiva CEM

Dados elétricos:
Resistência de contacto em estado novo: máx. 100 mΩ
Consumo de potência: máx.. 1,5 W
Tensão de operação projetada Ue: 24 VDC −10% / +10%, Restwelligkeit máx. 10%
Proteção da tensão de operação: fusível eletrónico interno, corrente de disparo > 1,0 A
F3: 1,0 A externo

Entradas monitorizadas:
Deteção de curto-circuito (S/N): Sim
Deteção de rutura do cabo (S/N): Sim
Deteção de fuga à terra (S/N): Sim
Número de contactos NA: 2
Número de contactos NF: 2
Comprimento dos cabos: 1.500 m com 1,5 mm² 2.500 m com 2,5 mm²
Resistência do condutor: máx. 40 Ω

Saídas:
Número de contactos de segurança: 2
Número de contactos auxiliares: 1
Número de saídas de sinalização: 0
Capacidade de comutação dos contactos de segurança: 13-14; 23-24: máx. 250 V, 6 A resistiva (indutiva com circuito de proteção adequado); min. 10 V / 10 mA
Capacidade de comutação dos contactos auxiliares: 31-32: 24 VDC / 2 A
Proteção dos contactos de segurança: externo (Ik = 1000 A) conforme EN 60947-5-1 fusível 8 A rápido, 6,3 A retardado
Proteção dos contactos auxiliares: externo (Ik = 1000 A) conforme EN 60947-5-1 fusível 2,5 A rápido, 2 A retardado
Categoria de aplicação conforme IEC/EN 60947-5-1: AC-15 / DC-13: EN 60947-5-1
Dimensões A x L x P: 100 x 22,5 x 121 mm
Vida útil: 20 anos

Para mais dados, baixe o manual.
