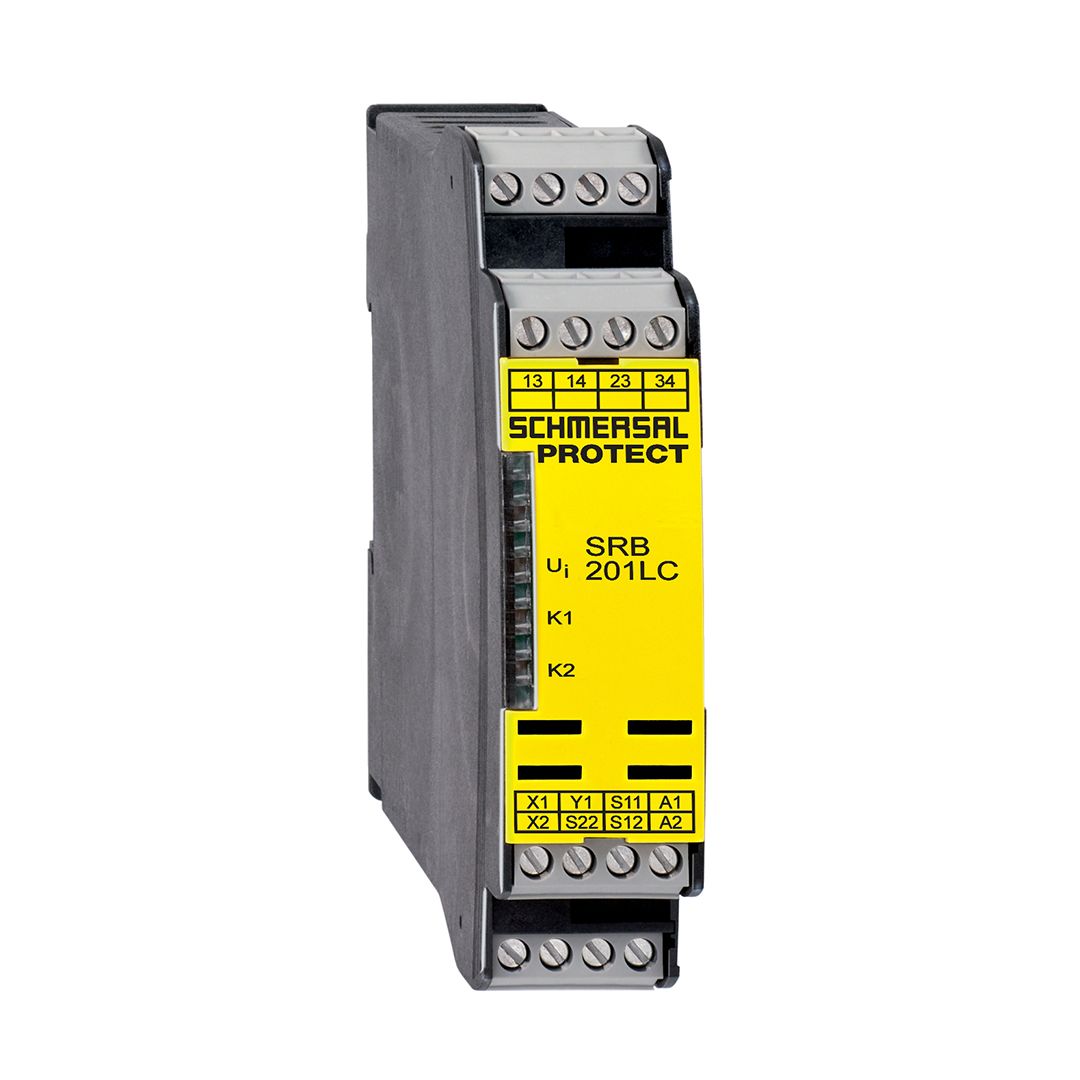

RELÉ DE SEGURANÇA SRB 201LC
SCHMERSAL
Código: 023.106
Dados do Produto
Relé de segurança SRB 201LC Schmersal
Propriedades globais:
Instruções: IEC/EN 60204-1, EN 60947-5-1;
EN ISO 13849-1, IEC 61508
Esforços de origem climática: EN 60068-2-78
Fixação: Fixação rápida para perfil normalizado segundo EN 60715
Designação da ligação: EN 60947-1
Material do invólucro: plástico, termoplástico reforçado com fibra de vidro, ventilado
Material dos contactos: AgSnO, autolimpante, de condução positiva
Peso: 160 g
Condições de arranque: Botão Automático ou botão de arranque
Circuito de retorno (S/N): Sim
Rearme retardado: tip. 100 ms
Desarme retardado em caso de PARAGEM DE EMERGÊNCIA: tip. 25 ms / máx. 30 ms
Atraso drop-out em caso de falha de potência: tip. 70 ms
Ponte ou shunt no caso de queda de tensão: tip. 60 ms
Dados mecânicos:
Tipo de ligação: ligação de rosca
Secção do cabo: mín. 0,25 mm² / máx. 2,5 mm²
Condutor de ligação: rígido ou flexível
Binário de aperto para os terminais: 0,6 Nm
Terminais amovíveis (S/N): Não
Resistência mecânica: 10 milhões de ciclos de comutação
Vida útil eléctrica: Curva de desaceleração sob consulta
Resistência a impactos: 30g / 11ms
Resistência a vibrações conforme EN 60068-2-6: 10 ... 55 Hz, amplitude 0,35 mm
Condições do ambiente:
Temperatura ambiente: –25 °C … +60 °C
Temperatura para armazenagem e transporte: –40 °C … +85 °C
Tipo de protecção: Invólucro: IP40, Terminais: IP20, Compartimento de montagem: IP54
Distância dieléctrica e de fuga IEC/EN 60664-1: 4 kV/2 (isolamento de base)
Resistência a interferências: conforme directiva CEM
Dados eléctricos:
Resistência de contacto em estado novo: máx. 100 mΩ
Consumo de potência: máx. 2,0 W / 5,2 VA
Tensão de operação projectada Ue: 24 VDC –15% / +20%, ondulação residual máx. 10%, 24 VAC –15% / +10%
Gama de frequência: 50 Hz / 60 Hz
Protecção da tensão de operação: fusível electrónico interno, corrente de disparo > 500 mA, reset aprox. 1 seg.
Entradas monitorizadas:
Detecção de curto-circuito (S/N): Não
Detecção de ruptura do cabo (S/N): Sim
Detecção de fuga à terra (S/N): Sim
Número de contactos NA: 0 St.
Número de contactos NF: 2 St.
Comprimento dos cabos: 1canal / 2 canais sem detecção de curto-circuito:
–1.500 m com 1,5 mm²
–2.500 m com 2,5 mm²
Resistência do condutor: máx. 40 Ω
Saídas:
Número de contactos de segurança: 2 St.
Número de contactos auxiliares: 0 St.
Número de saídas de sinalização: 1 St.
Capacidade de comutação dos
contactos de segurança 13-14; 23-24:
máx. 250 V, 4 A resistiva (indutiva com circuito de protecção adequado);
min. 5 V / 1 mA
Categoria de aplicação segundo EN 60947-5-1: AC-15: 230 V / 2 A
DC-13: 24 V / 1 A
Protecção dos contactos de segurança: externamente (Ik = 1000 A) conforme EN 60947-5-1 fusível 6 A rápido, 4 A retardado
Capacidade de comutação da saída de sinal Y1: 24 VDC / 100 mA
Protecção das saídas de sinalização: fusível electrónico interno, corrente de disparo > 100 mA
Dimensões A x L x P: 100 mm x 22,5 mm x 121 mm
Vida útil: 20 anos
Para mais dados, baixe o manual.
