RELÉ DE NÍVEL DNL2-W

METALTEX

Código: 024.007


Dados do Produto

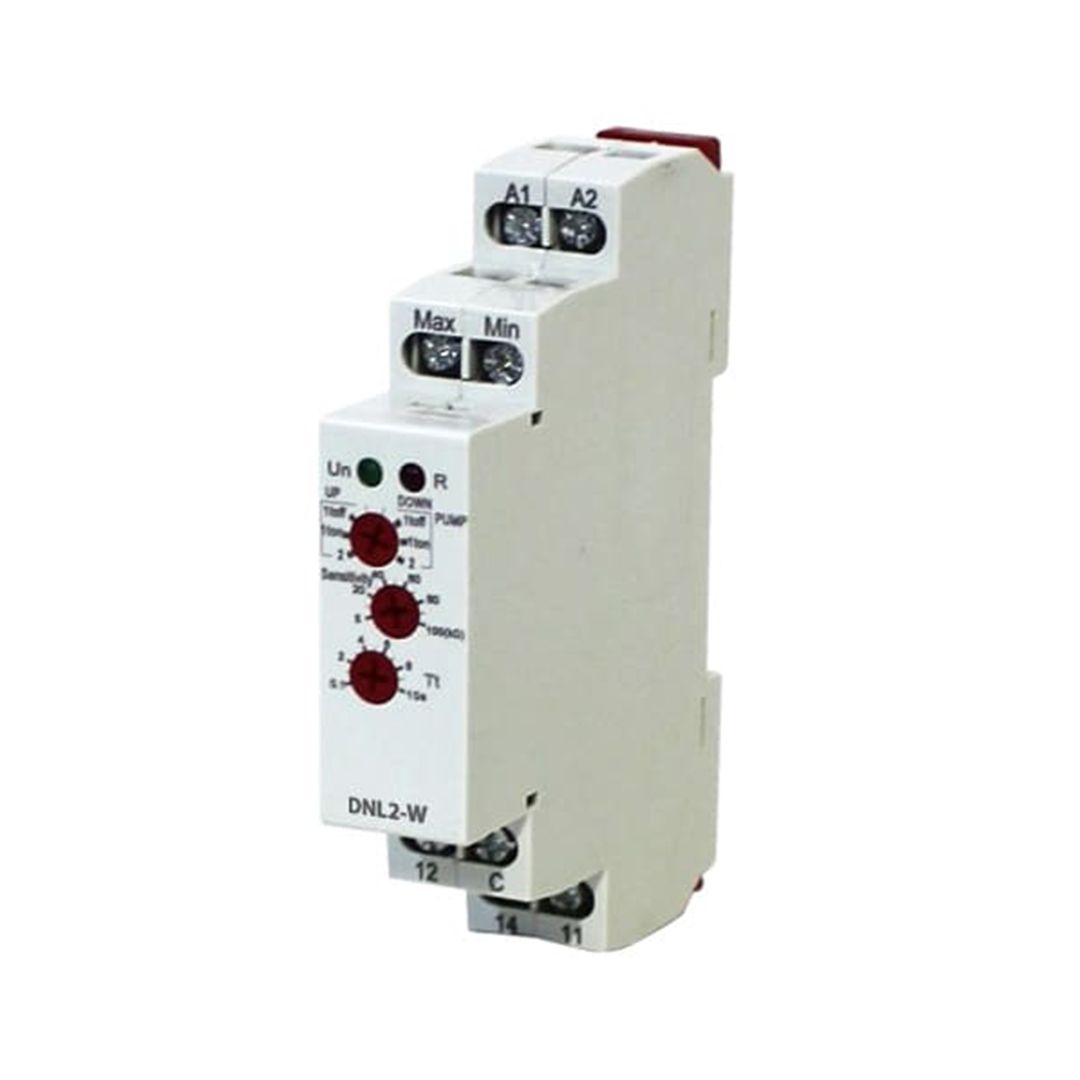

Relé controlador de nível DNL2-W - Metaltex

Monitoramento de nível em poços, reservatórios, tanques etc.

Controlador de nível de líquidos para controle de um ou 2 níveis. Controla enchimento ou esvaziamento de reservatórios. Possui ajuste de sensibilidade e temporizador integrado. Alimentação 24-240VCA/CC. Saída a relé 10A-250VCA.

Modo de operação:  Controlador de nível de líquidos de 1 ou 2 níveis | Enchimento (PUMP UP) e esvaziamento (PUMP DOWN)
Normas: IEC/EN62055-1, IEC/EN61010-1
Terminais de alimentação: A1 – A2
Alimentação: 24 a 240VCC/VCA 50 ~ 60Hz
Consumo: max. 2VA
Tolerância de alimentação: -15% a +10%
Sensibilidade (potenciômetro): 5k ~ 100k
Tensão no eletrodo (máxima): 250VAC / 24VDC / 250VAC / 24VDC
Corrente no eletrodo: <0,1mA
Tempo de resposta (máximo): 400ms
Comprimento máximo do cabo do eletrodo: 800m (sensibilidade de 25k) e 200m (sensibilidade de 100k)
Capacitância máxima do cabo do eletrodo: 400nF (sensibilidade de 25k) e 100nF (sensibilidade de 100k)
Tempo de atraso (t): 0,5 a 10s (ajustável)
Tempo de atraso após ligado: 1,5s
Precisão no ajuste mecânico: ±5%
Coeficiente de temperatura: 0,05% / °C, ta= 20 °C
Saída: Relé 1 reversível SPDT
Corrente de comutação: 10A - AC1
Tensão de comutação (máximo): 10A - AC1
Indicação de saída: LED vermelho
Vida mecânica: 10 x 10⁶ operações
Vida elétrica (AC1): 10 x 10⁶ operações
Temperatura de operação: -35 ~ 75 °C
Temperatura de armazenamento: -35 ~ 75 °C
Montagem: Fixação em trilho DIN
Grau de proteção: IP40 (frontal) IP20 (terminais)
Categoria de sobretensão: III
Grau de poluição: 2
Cabo máximo aplicável: AWG12
Dimensões: 90 x 18 x 64mm

Controle de 1 ou 2 níveis
Função de enchimento (PUMP UP) e esvaziamento (PUMP DOWN)
Saída com ajuste de tempo de atraso (0,1 a 10s)
Sensibilidade ajustável por potenciômetro (5 a 100k)
Alimentação: 24 a 240VCC/VCA
Estado do relé indicado por LED
Montagem em trilho DIN
