RELÉ TEMPORIZADOR DTD-1-30S-220
DIGIMEC
Código: 025.066
Dados do Produto

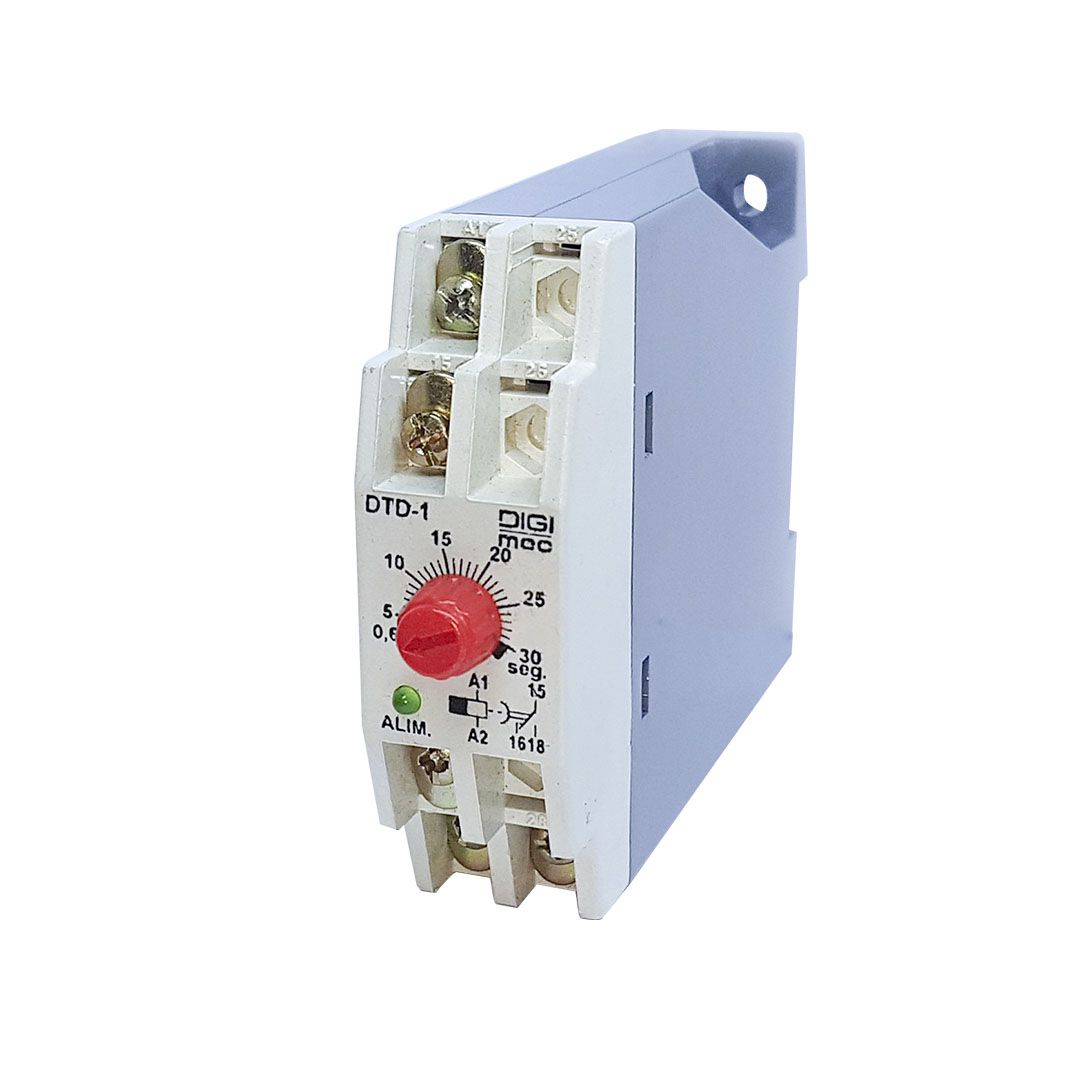

Relé Temporizador DTD-1-30S-220 - Digimec
Retardo na desenergização
Os temporizadores eletrônicos com “RETARDO NA DESENERGIZAÇÃO” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.
Alimentação (+/-15%): 220Vca
Freqüencia da rede: 50/60Hz
Consumo: 3VA
Escalas: 0,6 - 5 - 10 - 15 - 20 - 25 - 30 segundos
Precisão da escala: 6% fim de escala (a 25°C)
Repetibilidade: 2% fim de escala (a 25°C)
Tempo mínimo de reinicialização: 100ms
Relé de saida: 5A máx em 250Vca – Carga resistiva - reversível
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações | Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: de trabalho: 0 a 50°C | de armazenamento: -10 a 60°C
Umidade relativa: 20 a 90% (não condensado)
Material da caixa: Termoplástico
Terminais de saída: parafusos com alojamento fixo
Grau de proteção da caixa: IP51
Grau de proteção nos terminais: IP20
Capacidade dos terminais: Fio: 2,5mm² | Cabo: 2,5mm² | Condutor com terminal: 2,5mm² | Torque de aperto: 0,5 a 0,6Nm
Indicação saída/alimentação: -/LED verde
Montagem: Fundo de painel, fixação em trilho DIN 35mm ou parafusos (opcional, com acessório para caixas J e D)
Dimensões: 22,5 x 108 x 75 mm
