RELÉ NÍVEL DPX-2

DIGIMEC

Código: 024.003


Dados do Produto

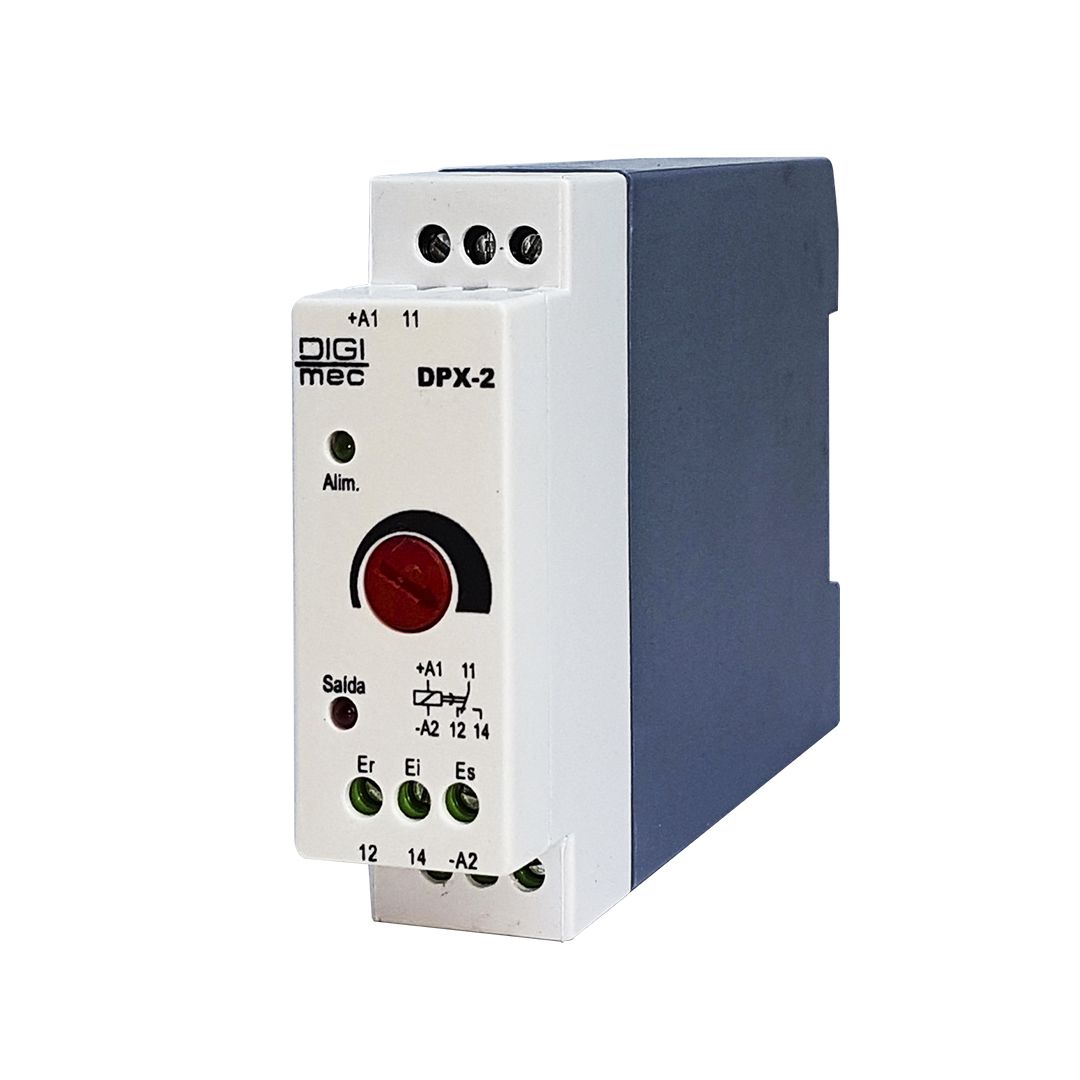

Relé de nível DPX-2/24Vca - Digimec

Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Este modelo é utilizado na função enchimento (ou controle superior) como controlar o nível de caixas d´água.
Pelo fato de operarem sob o princípio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.

Alimentação (-15% +10%): 24 Vca
Frequência da rede 50-60 Hz
Consumo 5 VA (aproximadamente)
Eletrodos Não acompanham
Tensão nos eletrodos 24 Vca (aparelhos alimentados em Vcc - referência negativa)
Corrente máxima nos eletrodos +/- 1 mA
Ajuste de sensibilidade: Ajustável 0 a 100 KΩ
Capacidade máxima de saída: 5 A 250 Vca máx. carga resistiva
Retardo desligamento saída bomba: Fixo 1 Seg
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações | Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C | De armazenamento: -10 a 60°C
Umidade relativa de trabalho: 20 a 90% sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Capacidade dos terminais Fio: 2,5 mm² | Cabo: 2,5 mm² | Condutor com terminal: 2,5 mm² | Torque de aperto: 0,4 Nm
Resistência da Isolação: >50 MΩ / 500 V
Fixação: Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D)
Dimensões: 22,5 x 98 x 75mm

Os relés de nível eletrônicos microprocessados tipos JPX-2, DPX-2, MPX-2, DPX-132 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis,comandando solenóides,contatores de moto-bombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixa plástica, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos, (mediante adaptador opcional para as caixas J e D).
